Теплообменный блок PWFY-EP100VM-E2-AU Mitsubishi Electric

Производитель: Mitsubishi Electric
Код товара: 2814-
Нашли дешевле?
303 520р.

  • Доступность: На складе

Технология

Теплообменные блоки предназначены для нагрева или охлаждения воды и способны работать в контуре мультизональных систем City Multi серии Y или R2. В случае системы R2 в рамках контура хладагента будет организована утилизация теплоты.

За счет высокого коэффициента эффективности (COP) систем City Multi теплообменный блок нагревает или охлаждает воду, повышая уровень комфорта и снижая эксплуатационные расходы.

Высокая эффективность

Теплообменный блок может нагревать воду до 45°С и охлаждать до 8°С. Эта вода может подаваться на вентиляторные доводчики — фэнкойлы, радиаторы и системы теплых полов, создавая комфортные условия в помещении, и снижая воздействие на окружающую среду за счет высокой эффективности системы.

Примечания:

1. Условия измерения номинальной теплопроизводительности: температура наружного воздуха— 7°C (по сухому) /6°C (по влажному термометру); длина фреонопроводов — 7,5 м, перепад высот — 0 м; температура входящей воды — 30°C, расход воды — 2,15 м3/ч.

2. Условия измерения номинальной холодопроизводительности: наружная температура — +35°C (по сухому термометру); длина фреонопроводов — 7,5 м, перепад высот — 0 м; температура входящей воды — +23°C, расход воды — 1,93 м3/ч.

3. Блок не предназначен для установки вне помещений.

4. Вода, прошедшая теплообменный блок, не предназначена для питья. Используйте промежуточный теплообменник


Пример применения

Пример применения

Примечание:

Если для нагревательных приборов в воду добавляются специальные присадки, то контур нагревательных приборов должен быть отделен от контура санитарной воды.

Таблица 1. Суммарный индекс производительности внутренних приборов при использовании блоков нагрева воды PWFY.

Суммарный индекс производительности блоков нагрева воды PWFY не должен превышать индекс производительности наружного блока, то есть 100%.

Например, система с наружным блоком серии R2:

(PWFY: 100%) + (внутренние блоки: 50%) = 150% - правильно;
(PWFY: 130%) + (внутренние блоки: 20%) = 150% - неправильно.

Таблица 2. Температура наружного воздуха в режиме "Нагрев" при использовании блоков нагрева воды PWFY.

Наружный блок автоматически определяет наличие в контуре блока нагрева воды и изменяет алгоритм своей работы.

Системы City Multi серии R2 (в отличие от серии Y) имеют эффективный теплообменный байпасный контур, который исключает превышение давления нагнетания.

1 При использовании WCB-контроллера диапазон ограничивается 50~130%.
2В верхней части температурного диапазона необходимо, чтобы часть внутренних блоков работала в режиме охлаждения воздуха для исключения срабатывания защиты по высокому давлению.

Пример схемы системы для теплообменного блока

BC-контроллер
Пример схемы системы для теплообменного блока
WCB-контроллер
Пример схемы системы для теплообменного блока

Пример гидравлической схемы

Пример гидравлической схемы

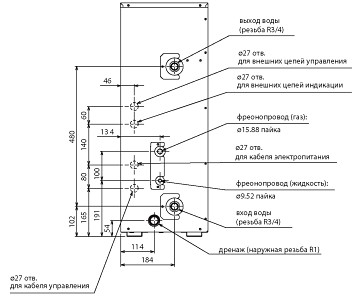

Размеры теплообменного блока

Размеры теплообменного блока Mitsubishi ElectricРазмеры теплообменного блока Mitsubishi ElectricРазмеры теплообменного блока Mitsubishi ElectricРазмеры теплообменного блока Mitsubishi Electric

Примечания:

1. Убедитесь, что исключена возможность попадания воды в прибор через отверстия ввода кабеля и труб.
2. Предусмотрите сервисное пространство вокруг прибора
3. Обеспечьте постоянную циркуляцию воды. При температуре наружного воздуха ниже 0°С используйте антифриз в качестве теплоносителя.
4. Приборы должны устанавливаться только внутри помещения. Корпус приборов не предназначен для наружной установки.
5. Температура воздуха в помещении, где установлен прибор, не должна превышать 32°С по влажному термометру.
6. Если блок не используется, то слейте воду из контура теплоносителя.
7. Контур воды должен быть замкнутым.
8. Не используйте стальные трубы.
9. Установите фильтр в водяной контур перед входом прибора.

Вес, кг 36
Потребляемая мощность (обогрев) кВт 0,015
Потребляемая мощность (охлаждения) кВт 0,015
Производитель Япония
Расход воздуха (макс), м3/ч 1,8~4,3
Гарантия 3 года
Макс. рабочий ток 0,068
Напряжение электропитания 1 фаза, 220 В, 50 Гц
Характеристики:
Холодопроизводительность, кВт 11,2
Теплопроизводительность, кВт 12,5
Размеры ШxДxВ, мм 800 (785 без опор) × 450 × 300
