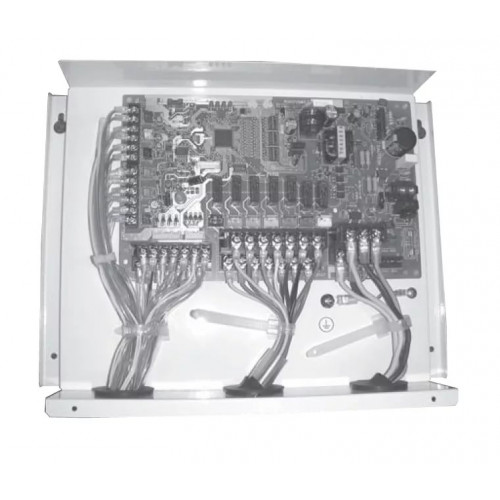

Контроллер PAC-IF032B-E Mitsubishi Electric

Производитель: Mitsubishi Electric
Код товара: 1087-
Нашли дешевле?
100 080р.

  • Доступность: На складе

Контроллер PAC-IF032B-E Mitsubishi Electric предназначен для управления тепловыми насосами «воздух–вода» полупромышленной серии Mr. Slim, а также исполнительными устройствами контура теплоносителя: циркуляционным насосом, 3-ходовым клапаном, двухсекционным электрокотлом, электронагревателем бойлера.

  • Контроллер подключается к следующим наружным блокам:

    1) встроенный теплообменник:
    PUHZ-W50/85VHA (POWER INVERTER),
    PUHZ-HW112/140YHA, PUHZ-HW140VHA (ZUBADAN Inverter);
    2) внешний теплообменник:
    PUHZ-RP60/71VHA, PUHZ-RP100/125/140VKA/YKA, PUHZ-RP200/250YKA (POWER Inverter),
    PUHZ-HRP71/100VHA, PUHZ-HRP100/125YHA/200YKA (ZUBADAN Inverter)

Комплектация :

Все управление выполняется через пульт PAR-W30MAA.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

Комбинированная система

Целевая температура воды задается через пульт PAR-W30MAA, а включение установки и переключение режимов работы выполняет внешняя система управления.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

Внешнее управление

Все управление, в том числе установка целевой температуры с помощью аналогового сигнала, выполняет внешняя система управления. Пульт PAR-W30MAA выполняет только начальные настройки.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

Тип системы: «отопление и ГВС» или «только отопление»

Отопление и ГВС

Тепловой насос выполняет нагрев теплоносителя, который поступает в отопительные приборы, а также нагревает воду для санитарного использования в накопительном баке ГВС (горячего водоснабжения).

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

Только отопление

Тепловой насос выполняет нагрев теплоносителя, который поступает только в отопительные приборы.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

Дополнительные электрические нагреватели

а) Проточный электрический нагреватель установлен таким образом, что обеспечивает увеличение температуры воды в системе отопления, а также в накопительном баке ГВС. Накопительный бак не имеет погружного электрического нагревателя.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

б) Проточный электрический нагреватель установлен таким образом, что обеспечивает увеличение температуры воды в системе отопления, а также в накопительном баке ГВС. Накопительный бак оснащен погружным электрическим нагревателем.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

в) Проточный электрический нагреватель установлен таким образом, что обеспечивает увеличение температуры воды только в системе отопления. Накопительный бак не имеет погружного электрического нагревателя.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

г) Проточный электрический нагреватель установлен таким образом, что обеспечивает увеличение температуры воды только в системе отопления. Накопительный бак оснащен погружным электрическим нагревателем.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

Описание режимов работы

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

Подключение внешних цепей

1. Цифровые входы (внешние переключатели)

Внешние переключатели (сухие контакты) подключаются к следующим клеммам.

КлеммыOFF (разомкнуто)ON (замкнуто)
TB142 1-2IN1Прибор выключенПринудительное включение
TB142 3-4IN2Прибор выключенРежим обеззараживания
TB142 5-6IN3Нормальная работаКомпрессор выключен
Компрессор выключенНормальная работа
TB142 7-8IN4Прибор выключенРежим охлаждения воды
TB142 10-11COM-IN5Прибор выключенРежим нагрева воды
TB142 10-12COM-IN6Прибор выключенРежим нагрева воды ЭКО
TB142 10-13COM-IN7Прибор выключенРежим «Горячая вода»
TB142 10-14COM-IN8Прибор выключенРежим дежурного нагрева
TB62 1-2IN1 аналоговыйНормальная работаКомпрессор выключен
Компрессор выключенНормальная работа

2. Цифровые входы (внешние аналоговые сигналы 4–20 мА, 1–5 В, 0–10 В)

Внешний аналоговый сигнал подключается к клеммам 3 (+) и 4 (−) клеммной колодки ТВ62.

Контроллер PAC-IF032B-E для управления системами отопления и горячего водоснабжения

3. Цифровые выходы (внешние исполнительные устройства и цепи контроля)

TB141НазначениеУправляющий сигналМакс. ток
клеммы 1-2OUT1Циркуляционный насос220 В перем. тока, установить промежуточное реле0,5 А
клеммы 3-4OUT2Проточный нагреватель 1220 В перем. тока, установить промежуточное реле0,5 А
клеммы 5-6OUT3Проточный нагреватель 2220 В перем. тока, установить промежуточное реле0,5 А
клеммы 7-8OUT4Погружной нагреватель220 В перем. тока, установить промежуточное реле0,5 А
клеммы 9-10OUT53-ходовой клапан220 В перем. тока, установить промежуточное реле0,5 А
клеммы 11-12OUT6Оттаивание220 В перем. тока0,5 А
клеммы 13-14OUT7Неисправность220 В перем. тока0,5 А

Примечания:

  1. Длина соединительных проводов не более 50 м.
  2. Нагрузочная способность выходов: 220 В перем. тока, 0,5 А.
  3. Не допускается непосредственное подключение исполнительных устройств (нагревателей, насосов, клапанов) к прибору PAC-IF032B-E. Используйте промежуточное реле или электромагнитный пускатель.
Гарантия 3 года
Страна производитель Япония
